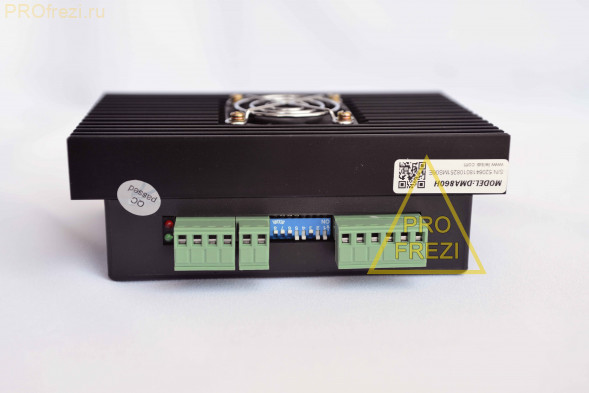

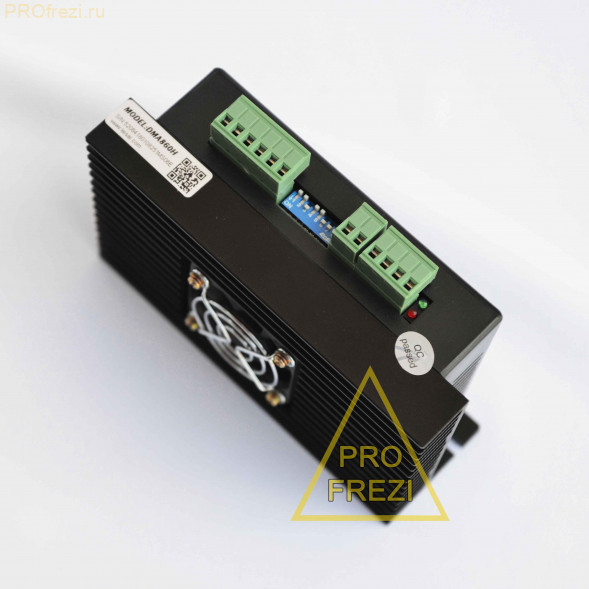

Цифровой драйвер шагового двигателя DMA860H Leadshine

Драйвер контроля шагового двигателя - это электронное устройство, отвечающее за точность и скорость перемещения шагового двигателя, незаменимый элемент при построении блока управляющей электроники любого ЧПУ станка. От правильного подбора самого драйвера и его настройки зависит точность, стабильность и надежность работы станка.

Цифровые шаговые приводы Leadshine серии DM - это инновационные продукты на базе DSP (прецизионный алгоритм управления током), в которых используется современная технология управления шаговыми двигателями.

Драйверы серии DM подходят для областей применения, требующих высокой производительности, сверхнизкого шума двигателя, шаговых систем с плавным движением, таких как фрезерные станки с ЧПУ, фрезерные или гравировальные станки малого и среднего размера, лазерные станки, инструменты автоматизации лабораторий, текстильное оборудование, медицинские приборы и т.д.

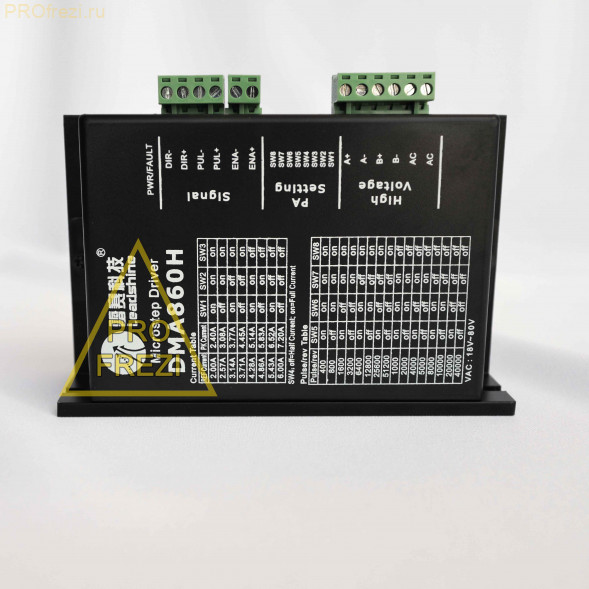

Драйвер Leadshine DMA860H предназначен для двухфазных и четырёхфазных шаговых двигателей. Подходит для шаговых моторов NEMA 23 (фланец 57 мм), NEMA 34 (фланец 86 мм) и NEMA 42 (фланец 110 мм). На его корпусе имеются таблицы с подсказками для выбора режима – для силы тока и для количества импульсов на один оборот двигателя. Установка режима осуществляется с помощью переключателей, расположенных на боковой стороне устройства. Цепи управления, сетевые цепи и основное питание двигателя подключаются через клеммы.

Особенности:

• мощное подавление резонанса и вибраций шагового двигателя - усовершенствованный алгоритм управления рассчитывает резонансные частоты и применяет демпфирование в алгоритме управления для антирезонанса, обеспечивая оптимизацию крутящего момента и обнуление нестабильности в среднем диапазоне;
• низкоскоростное сглаживание различных пульсаций – электронное демпфирование трёх основных резонансных частот в диапазоне низких скоростей, устраняет нежелательные колебания скорости двигателя;
• сверхнизкий уровень шума - точная технология управления током и многоступенчатая технология снижают шум двигателя;

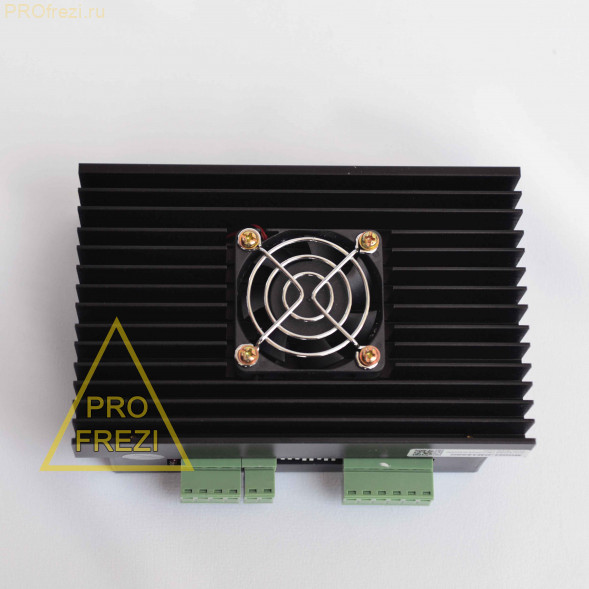

• защита от перегревания и перегрузок - прецизионный алгоритм управления током DSP обеспечивает минимальный нагрев двигателя при вращении, а встроенный в корпус вентилятор дополнительно принудительно активно охлаждает внутренние компоненты драйвера, к тому же драйвер имеет стальной чёрный корпус, который является радиатором и защищает внутреннюю часть от внешнего воздействия;
• многоступенчатый вход управляющих сигналов «шаг и направление» (Step & Direction) – улучшает плавность шаговых систем без обновления контроллеров движения, позволяет делать шаг с низким разрешением для получения более высокой производительности микроступеней, обеспечивая бесперебойную работу системы;
• самопроверка и автоматическая настройка - функция «Самопроверка и автоконфигурация» позволяет легко конфигурировать шаговые приводы DM для разных осей, разных двигателей с разной нагрузкой через DIP-переключатели;
• команды управления легко настраиваются, могут регулироваться в режиме реального времени при помощи ПК - если доступных настроек через DIP-переключатели на шаговом приводе недостаточно или Вам необходимо настроить свои собственные конфигурации, можно воспользоваться профессионально разработанным программным обеспечением Leadshine (программа настройки ProTuner для серии DM).

Драйвер DMA860H Leadshine имеет отличные характеристики для управления шаговым двигателем и в целом его можно охарактеризовать, как надежный драйвер с довольно высокой мощностью и антирезонансной системой.

Благодаря хорошему качеству изготовления и высокой надежности, драйверы Leadshine очень хорошо зарекомендовали себя на нашем рынке и высоко ценятся во всем мире.

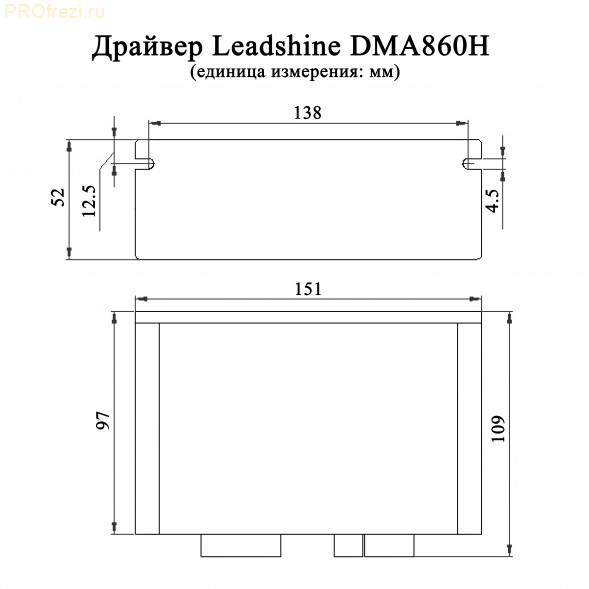

Габаритные размеры цифрового шагового привода Leadshine DMA860H представлены на схеме

Программное обеспечение для настройки цифровых драйверов серии DM скачать бесплатно (21.8Mb)
