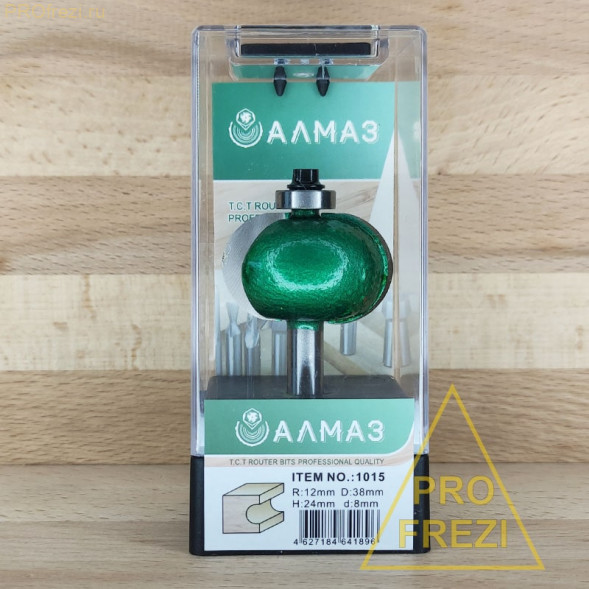

Галтельная фреза с подшипником АЛМАЗ, серия 1015.
Фреза 1015 применяется для работы с ручными фрезерными машинами для обработки прямо и криволинейных заготовок из мягкой и твердой древесины. Данной фрезой можно фрезеровать желобки по всей длине заготовки. Глубину фрезерования можно регулировать с помощью упоров, или меняя размеры подшипников на фрезе. Часто данный размер фрезы вместе удлинителем используют для создания профиля под пальцы для поручней.
Параметры:
Радиус: 12,0мм.
Высота рабочей части: 24,0мм.
Диаметр рабочей части: 38,0мм.
Диаметр хвостовика: 8,0мм.
Общая длина фрезы: 66,0мм (+/- 2) в зависимости от партии.
Количество режущих граней: 2.
Материал напайки твердый сплав.
Расстояние от края кромки до начала подшипника (глубина фрезерования): 12,5м.
Размеры подшипника: Ø5,0*Ø13,0*4,0мм.
Размеры крепежного болтика: Резьба М3*0,5мм, длина резьбовой части 7,5-8,0мм для крепления подшипника 5*13*4, для подшипника с большей толщиной, нужен винтик длиннее.
Родина бренда: Россия.
Страна производитель: Китай.

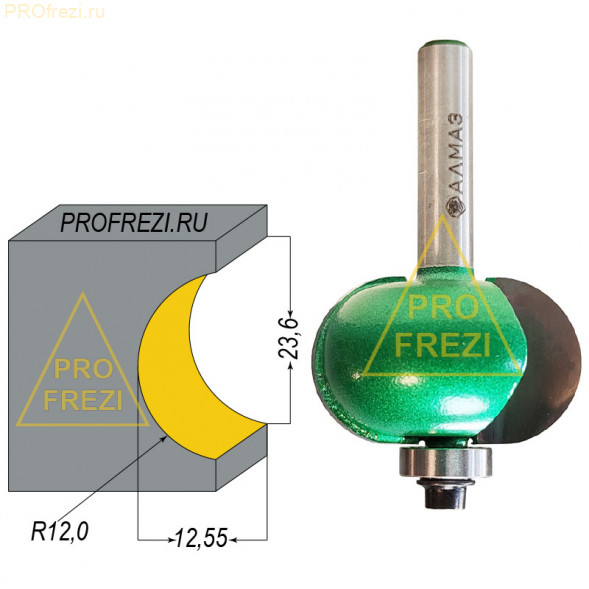

Ниже на схеме указаны варианты применения и размеры.

Перед работой проверяйте крепление подшипника и лезвий, если это предусмотрено конструкцией фрезы.
