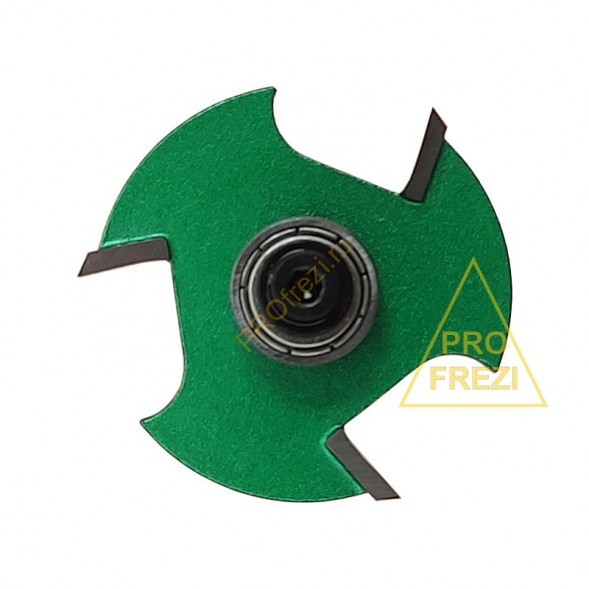

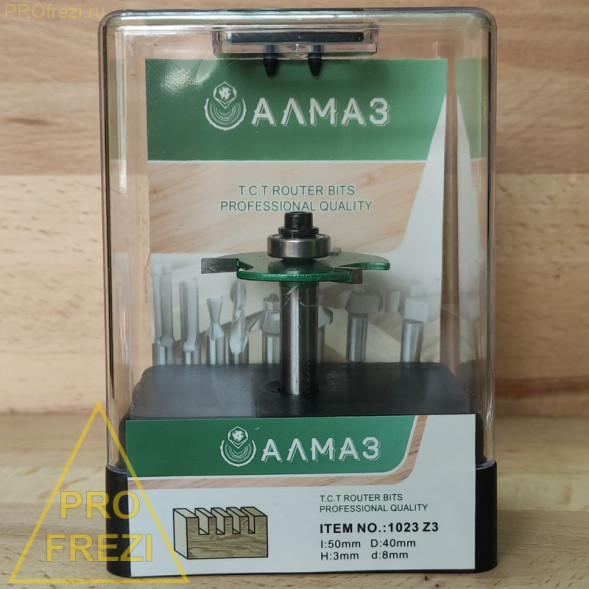

Кромочная фальцевая фреза торговой марки Алмаз, серия 1023 Z3.
Применение: данная фреза подходит для фрезерования горизонтальных пазов ручными фрезерными машинами с соответствующими зажимными патронами и адаптерами. Поскольку представленная фреза оснащена нижним опорным подшипником, то с ее помощью можно обрабатывать прямо и криволинейные заготовки.
Обрабатываемый материал: мягкая и твердая древесина.Также применяется, но не предназначена данная фреза для обработки ЛДСП и МДФ (MDF).
Параметры:
Количество режущих граней: 3.
Материал режущей грани: твердый сплав.
Глубина фрезерования (расстояние от подшипника до края лезвия): 13,5мм (+ опционально регулировать глубину, дополнительно покупая отдельные подшипники).
Диаметр рабочей части: 40,0мм.
Диаметр хвостовика: 8,0мм.
Длина рабочей части (ширина паза за 1 проход): 3,0мм.
Общая длина фрезы:61,0 (+/-1) мм.
Расположение подшипника: нижнее.
Размеры подшипника: Ø5,0*Ø13,0*4,0мм.
Страна производитель: Китай.
Перед работой проверяйте крепление подшипника.
Среди мастеров так же известны название данных фрез: пазовая фреза, обкаточная фреза, кромочная фреза, четвертная фреза, дисковая фреза с подшипником, фреза для горизонтального паза.

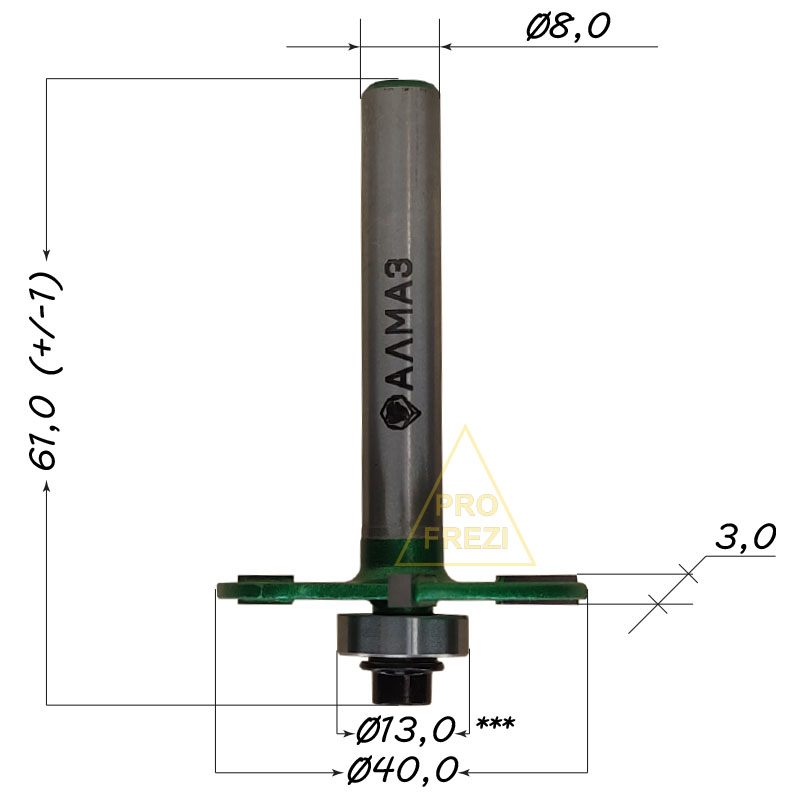

Ниже схема с размерами фрезы Алмаз 1023 Z3 D40 h3 d8
***- стандартная комплектация фрезы с подшипником Ø5,0*Ø13,0*4,0мм. Однако дополнительно можно менять подшипники, тем самым регулируя глубину паза.
Как подсчитать глубину фрезеровки на данной пазовой фрезе:
-это очень легко. Берем диаметр рабочей части фрезы (на данной фрезе он составляет 40мм) и отнимаем от него внешний диаметр подшипника (стандартный подшипник на данной фрезе как мы уже писали имеет внешний диаметр 13 мм). Итого 40-13=27.
- получаемую разницу (в данном случаи 27 мм), делим ее пополам. 27/2=13,5мм итог, глубина фрезеровки (расстояние от края подшипника до края лезвия 13,5мм).
-ОПЦИОНАЛЬНО:
Вот ссылка на подшипники которые можно поставить на фрезы серий 1023 и 1023 Z3 - подшипники на фрезы.
