Концевая фасонная фреза для скрытой ручки, серия 2044.
Применение: фрезерование G-образной «скрытой ручки» на фасадах из древесины и МДФ (MDF).
Оборудование: ручные фрезерные машины и станки с ЧПУ.
Параметры:
Длина рабочей части: 20,7мм.
Диаметр рабочей части: 38,4мм.
Большой радиус: 5,5мм.
Диаметр хвостовика: 8,0мм.
Общая длина фрезы: 55,0мм (+/- 2 мм в зависимости от партии).
Количество режущих граней: 2.
Материал напайки: твердый сплав.
Страна производитель: Китай.

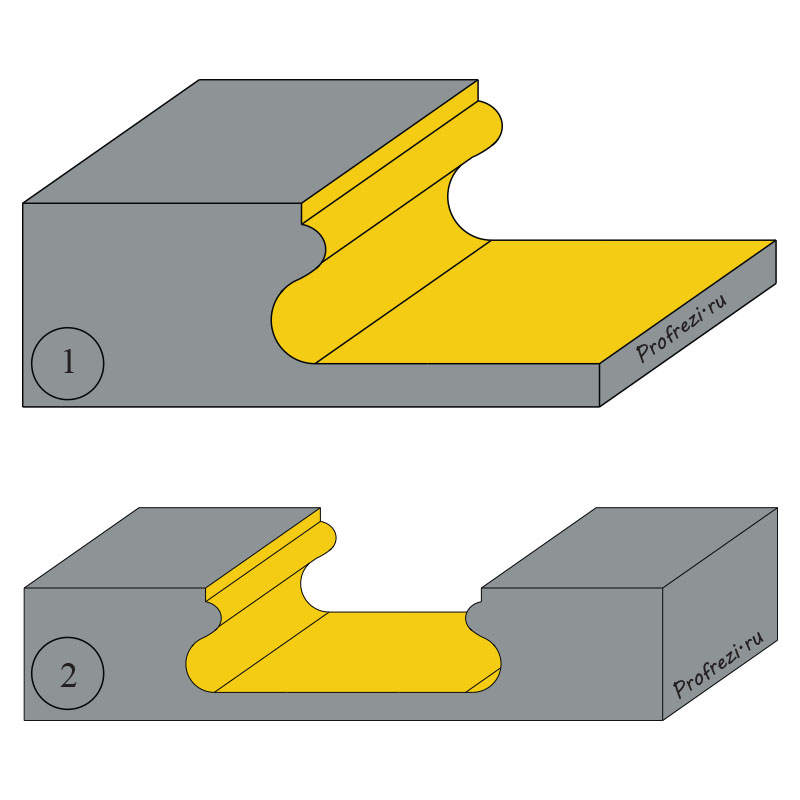

На схеме 1.
Показан вариант фрезеровки с торца фасада. Глубина и высота зависит от количества проходов и вылета фрезы.
На схеме 2.
Показан вариант фрезеровки смещенной от торца (посредине или на произвольной длине) фасада. Ширина прямого участка зависит от количества проходов. Длина рельефа зависит от вылета фрезы (глубины фрезеровки).
При фрезеровании такого профиля, сначала рекомендуется провести обработку прямой фрезой, для уменьшения нагрузки на фрезу для ручек.

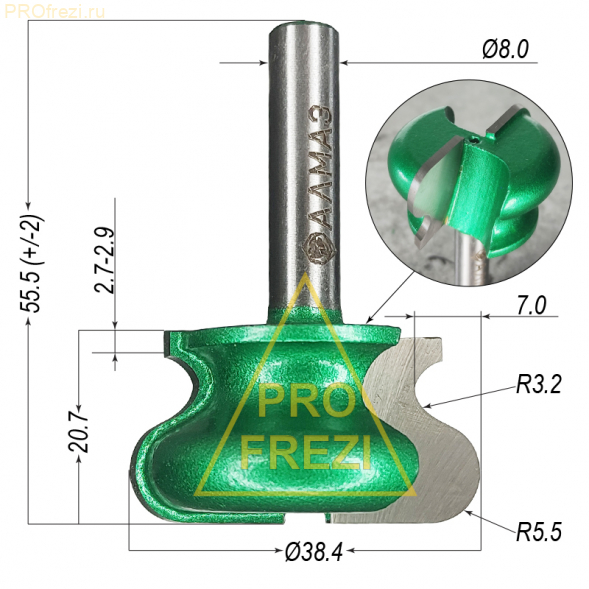

Ниже показаны размеры получаемого профиля.
