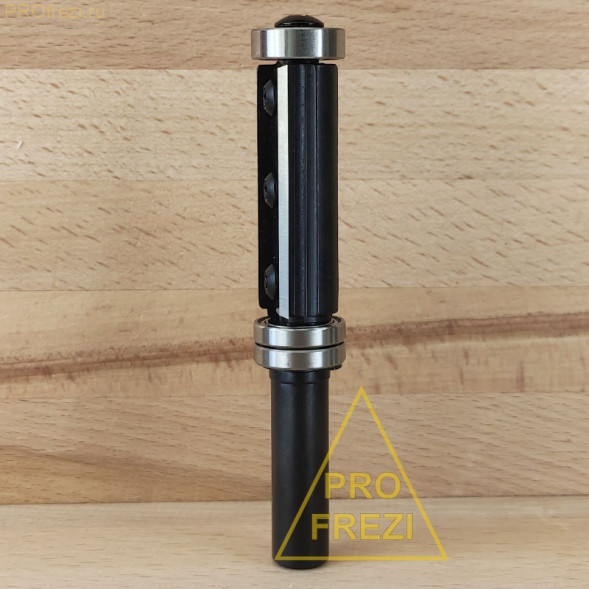

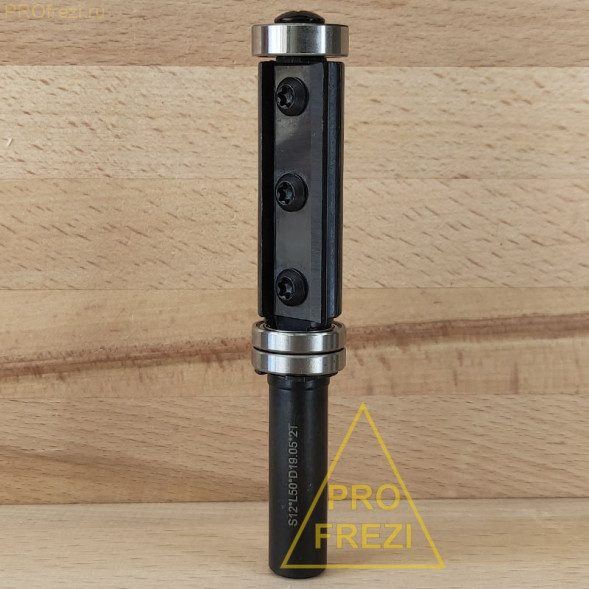

Прямая кромочная фреза со сменными пластинами.
Применение: копирование и выравнивание кромок изделия относительно лекала (шаблона). А поскольку фреза оснащена подшипниками с двух сторон, то и шаблон может быть расположен и сверху, и снизу.
Оборудование: ручные фрезерные машины и станки с соответствующими зажимными цангами.
Обрабатываемый материал: мягкая и твердая древесина, пластики, MDF, ЛДСП, фанера.

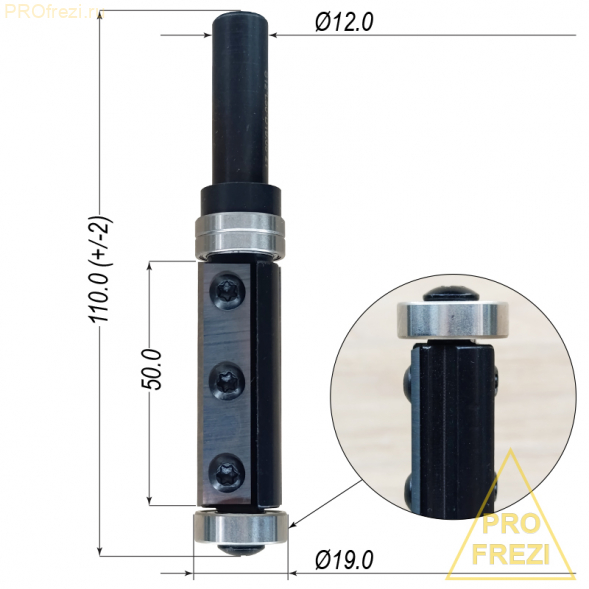

Параметры:
Диаметр рабочей части: 19,0мм.
Длина рабочей части: 50,0мм.
Диаметр хвостовика: 12,0мм.
Общая длина фрезы:110,0 (+/-3) мм.
Размеры твердосплавных пластин:50*12*1,7мм.
Размер нижнего подшипника:Ø8*Ø19*6,0мм.
Размер верхнего подшипника (который на хвостовике):Ø12,7*19,05*3,98мм (фиксируются разъёмным стопорным кольцом)
При износе пластин или крепежных винтов их можно докупить отдельно.
Сменные пластины (пластины, которые установлены на данной фрезе, толще чем на классических фрезах, которые имеют сменные пластины под 2 отверстия. Пластины под 2 винта имеют толщину 1,5 мм. Пластины же на 3 отверстия, имеют толщину 1,7 мм и благодаря 3 отверстиям большую площадь прижима, что увеличивает стойкость от излома при работе): 12*50*1.7-3
Крепежный винт сменных лезвий: М4*8.
Нижний подшипник (который на краю фрезы): 698 Ø8*Ø19*6.
Верхний подшипник (который на хвостовике или как еще говорят-посредине): R1212 Ø12.7*Ø19.05*3.93.
